QV0201~0603E系列ESD靜(jing)電防護(hu)貼(tie)片壓敏電阻介(jie)紹:
氧化鋅壓敏(min)電阻是一種(zhong)(zhong)以(yi)氧化鋅為主體、添(tian)加(jia)多種(zhong)(zhong)金屬氧化物為添(tian)加(jia)劑(ji)、經過空(kong)氣中高溫(wen)燒結而制成的多晶半導(dao)體陶瓷元件。壓敏(min)

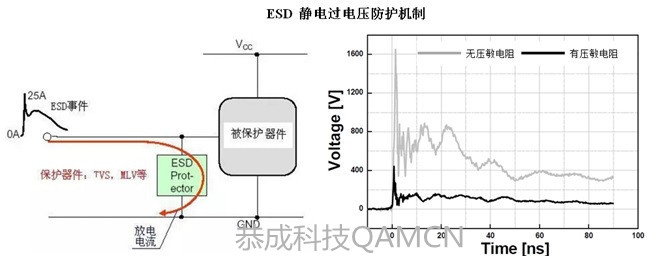

電(dian)阻是(shi)一(yi)種限壓型保護器件。壓敏電阻和被保護電路元件并聯在電路中(zhong),當(dang)電路中(zhong)出現雷電過電壓、靜電過電壓或瞬態操作過電壓
時,利用壓敏(min)電(dian)阻的非(fei)線性(xing)特性(xing),壓敏(min)電(dian)阻會以納秒級時間的響應速度(du)將兩端電(dian)壓迅速下降鉗(qian)位(wei)到(dao)一個相對(dui)固定的安全電(dian)壓值(zhi),從
而避(bi)免被保護電路元件遭受過(guo)電壓的(de)沖擊而損壞。
當(dang)施加于壓(ya)敏(min)電(dian)(dian)(dian)阻(zu)器兩端(duan)電(dian)(dian)(dian)壓(ya)小于其壓(ya)敏(min)電(dian)(dian)(dian)壓(ya),壓(ya)敏(min)電(dian)(dian)(dian)阻(zu)器相當(dang)于10MΩ以上絕緣電(dian)(dian)(dian)阻(zu);當(dang)在壓(ya)敏(min)電(dian)(dian)(dian)阻(zu)器兩端(duan)施加大于壓(ya)敏(min)電(dian)(dian)(dian)壓(ya)的過
電壓(ya)時,壓(ya)敏(min)電阻器的電阻急(ji)劇下降呈現低阻態,從而把電荷快速導走,有(you)效地(di)保護了電路中的其它元器件不致(zhi)過壓(ya)而損壞(huai)。
QV0201~0603E系列(lie)ESD靜電防(fang)護(hu)貼片壓敏電阻特點:
1) SMD小型(xing)貼片,節省空(kong)間,方便(bian)生產;
2) 響應時間為ns級,響應速度滿足各種電(dian)路保護要求;
3) 雙向無(wu)極性保護(hu),鉗(qian)位電壓低;
4) 優秀的可焊(han)性(Ni,Sn鍍層);
5) 符合RoHS環保(bao)標(biao)準(zhun);
QV0201~0603E系列ESD靜電防護貼片壓敏電阻應(ying)用范圍(wei):
1) IC和(he)晶(jing)體管的瞬態電壓保護(hu),用(yong)于移動通信、計算機/ EDP、LCD模塊、手持/便攜式設(she)備、PDA等;
2) 視頻(pin)(pin)和音頻(pin)(pin)線I / O端口、高速(su)數據線(如HDMI、USB 3.0、IEEE 1394接口、射頻(pin)(pin)天線、射頻(pin)(pin)模塊)的ESD保護;
3) ESD保(bao)護符合IEC 61000-4-2(4級)
QV0201~0603E系列ESD靜(jing)電防護(hu)貼片壓敏(min)電阻產品參(can)數:
類別 | 尺寸 L×W×T(mm) | 最大(da)工作(zuo)電壓 VDC(V) | 電容(rong)量 Cp(pF) | 最(zui)大浪涌電流 @8/20μs(A) |
QV0201*E | 0.60×0.30×0.30 | 5.5~9 | 0.1~80 | 1~10 |
QV0402*E | 1.00×0.50×0.50 | 5.5~30 | 0.1~230 | 1~20 |
QV0603*E | 1.60×0.80×0.80 | 5.5~30 | 0.1~820 | 1~30 |
