QV1206P471KT201貼(tie)片壓敏(min)電(dian)阻介(jie)紹:
多(duo)層(ceng)片式壓敏(min)電(dian)阻是貼片封裝的壓敏(min)電(dian)阻器(qi),采用多(duo)層(ceng)獨(du)石結構和半導(dao)體(ti)陶瓷工(gong)藝制作,具備寄生(sheng)電(dian)感(gan)小、體(ti)積小、SMT效率高(gao)、響
應時(shi)間短(duan)、工作溫(wen)度高(gao)、保護能力(li)強的優勢。應用(yong)于LED高壓線(xian)性驅(qu)動方案的電(dian)源保護,對LED照(zhao)明中電(dian)網浪涌、短路或過載等引起(qi)
的瞬(shun)態過電流以及電網(wang)電壓(ya)波動、感(gan)性(xing)負載開(kai)關導致等產(chan)生的瞬(shun)態過電壓(ya)進行抑制(zhi),包括 IEC61000-4-2、IEC61000-4-5 規定的和
其他用于電磁(ci)兼容(rong)性(EMC)標準的瞬態事件(jian)。

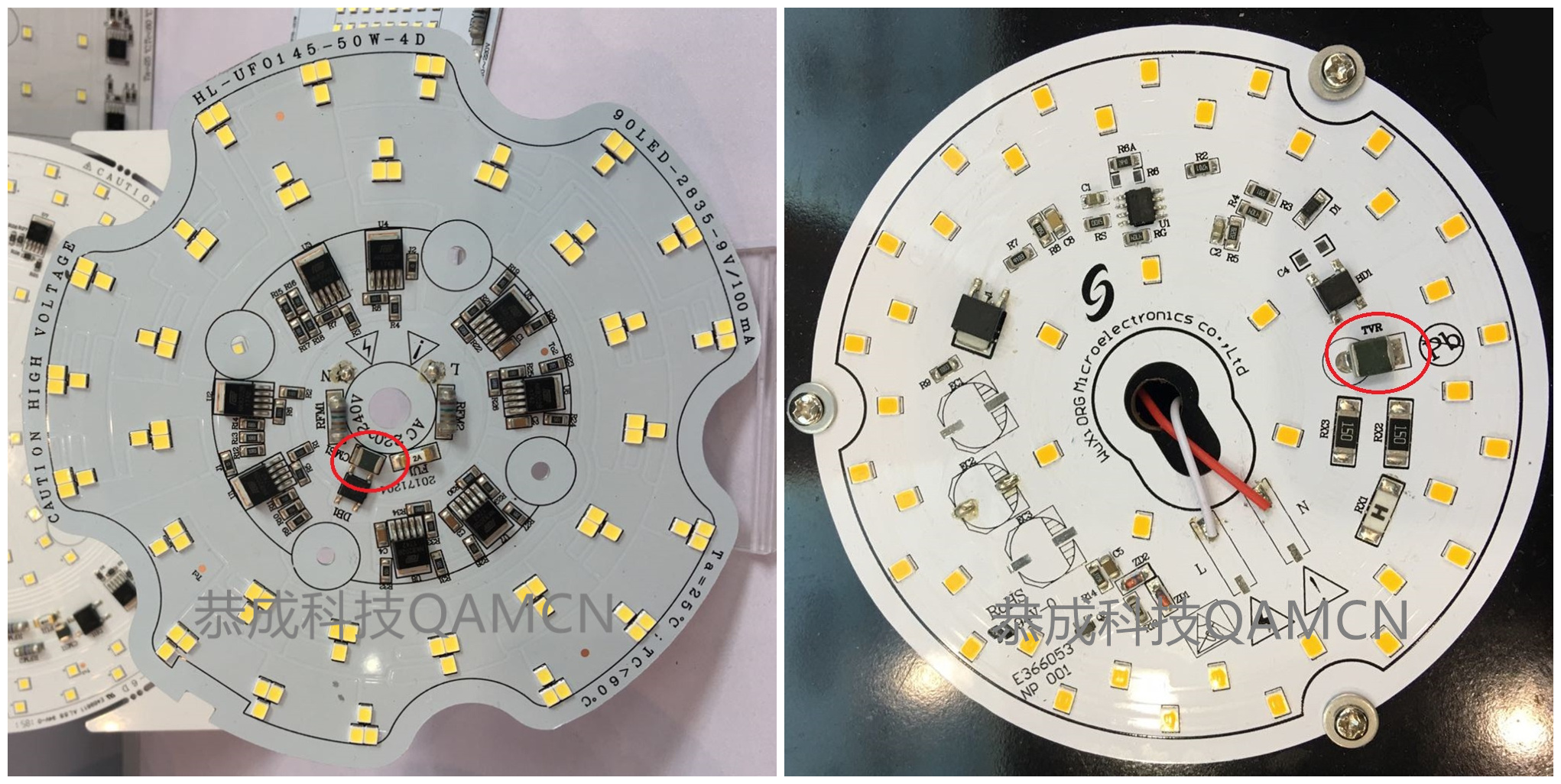

目前LED行業對于體積較小的各種燈(deng)絲燈(deng)、球泡燈(deng)、平(ping)板燈(deng)等(deng),都開始采用(yong)光(guang)電(dian)一體化(hua)高(gao)壓線(xian)性方案,電(dian)子元件和燈(deng)珠(zhu)同(tong)時集成在
鋁(lv)基板(ban)上(shang),意味(wei)著必(bi)須全部元件貼(tie)片化(hua),因此(ci)作為(wei)保護器件的壓(ya)敏(min)電阻(zu)也必(bi)須隨(sui)之采(cai)用(yong)貼(tie)片式元件。恭(gong)成科技原廠批量(liang)生產的適用(yong)
于LED照明交流電源保護的疊層貼片式壓敏電阻,從尺寸0604到1812,具備厚度薄、體積小、通流量大的特點,可以替代插件壓敏
電阻(zu),配合保險絲(si)、電阻(zu)、橋(qiao)堆之后(hou)可以滿(man)足1KV以上的組合波測試,足夠滿(man)足LED防(fang)護(hu)需求。
QV1206P471KT201貼片(pian)壓(ya)敏電阻特(te)點(dian):
1) SMD小型貼(tie)片(pian),節省空(kong)間,方(fang)便生產(chan);

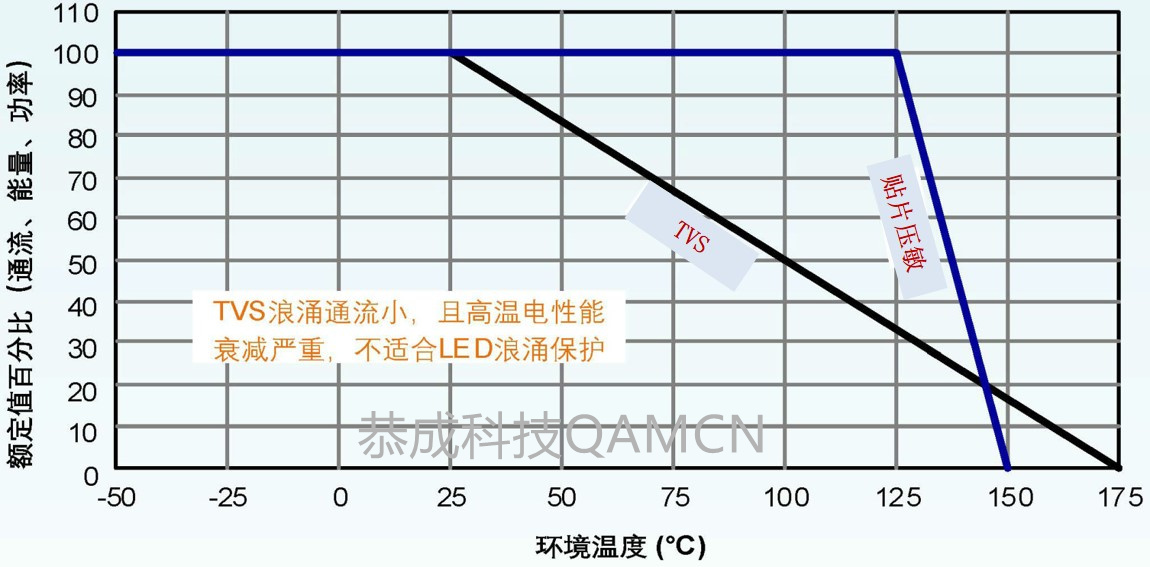

2) 高浪涌抑制,同(tong)體(ti)積浪涌能(neng)力遠大于TVS;
3) 高溫性能穩(wen)定,125℃不降(jiang)額;
4) 低(di)的(de)漏電(dian)流IL<10μA;
5) 雙向無極性保護,鉗位(wei)電(dian)壓低;
6) 優于UL94V-0可(ke)燃(ran)性等級;
7) 符合RoHS環(huan)保標(biao)準(zhun)
QV1206P471KT201貼(tie)片壓敏電(dian)阻應(ying)用范圍:
1) 用于(yu)電源(yuan)、網(wang)通及(ji)網(wang)絡接口(kou);
2) 線性驅動(dong)LED照明的雷電浪涌保護(hu);
3) 能夠替(ti)代(dai)傳統引線式插件壓敏電阻;
QV1206P471KT201貼片(pian)壓敏(min)電阻性能參數:
1) 結構與尺寸;
類型(xing) | L(mm) | W(mm) | T(mm) | a(mm) |
1206 | 3.2±0.3 | 1.6±0.3 | 1.6±0.3 | 0.50±0.30 |
部分(fen) | ① | ② | ③ |
組成 | 片(pian)式壓敏電阻用 ZnO半導體陶瓷 | 內電極 (Ag 或 Ag-Pd) | 端電極 (Ag/Ni/Sn 三層) |
2) 電性能參(can)數(shu):
型號 | 工作電壓(V) | 壓敏(min)電壓 (V) | 限(xian)位(wei)電壓(ya) (8/20μs) | 峰值電流 (8/20μs) | 工作溫度范圍 | ||
AC | DC | V1mA | Vc(V) | Ic(A) | Ip(A) | ||
QV1206P471KT201 | 300 | 385 | 470±10% | 775 | 1 | 200 | -40~+125℃ |
3) 產品包裝:
類(lei)型 | 盤規格(ge) | 載帶 | 每盤數量(pcs) |
1206 | 7" | 塑載帶 | 2K |
