QV2220H系列貼片壓(ya)敏電阻介紹(shao):
氧化(hua)鋅壓敏電阻是一種(zhong)以氧化(hua)鋅為(wei)主體(ti)、添加(jia)多種(zhong)金屬氧化(hua)物為(wei)添加(jia)劑、經過空氣中高溫燒結而制成的多晶半導體(ti)陶(tao)瓷元件。壓敏
電阻是一種(zhong)限(xian)壓型保(bao)護器(qi)件(jian)。壓敏電(dian)(dian)(dian)阻和被保(bao)護電(dian)(dian)(dian)路(lu)元件(jian)并聯(lian)在電(dian)(dian)(dian)路(lu)中,當電(dian)(dian)(dian)路(lu)中出現雷電(dian)(dian)(dian)過電(dian)(dian)(dian)壓、靜電(dian)(dian)(dian)過電(dian)(dian)(dian)壓或瞬態操(cao)作過電(dian)(dian)(dian)壓
時,利用壓敏電阻的(de)非線性特性,壓敏電阻會以納秒級時間的(de)響(xiang)應速(su)度將兩端電壓迅(xun)速(su)下降鉗(qian)位到一個相對固定的(de)安全電壓值,從(cong)
而(er)避免被保護電(dian)路元件遭受過電(dian)壓的沖擊而(er)損壞。
當施(shi)加(jia)于(yu)壓(ya)敏(min)電阻(zu)(zu)器(qi)兩端電壓(ya)小于(yu)其壓(ya)敏(min)電壓(ya),壓(ya)敏(min)電阻(zu)(zu)器(qi)相當于(yu)10MΩ以上(shang)絕緣電阻(zu)(zu);當在壓(ya)敏(min)電阻(zu)(zu)器(qi)兩端施(shi)加(jia)大(da)于(yu)壓(ya)敏(min)電壓(ya)的(de)過
電壓(ya)時,壓(ya)敏電阻器(qi)的電阻急劇下降呈現低阻態(tai),從而(er)把(ba)電荷(he)快速導走,有效地保護了電路中的其它元(yuan)器(qi)件不致過壓(ya)而(er)損壞。
多(duo)層片式(shi)壓敏(min)電(dian)阻是貼片封裝的(de)壓敏(min)電(dian)阻器,采(cai)用(yong)多(duo)層獨(du)石結(jie)構,具備(bei)寄生電(dian)感小(xiao)(xiao)、體積小(xiao)(xiao)、SMT效率高、響應時(shi)間短、工作溫度(du)高、
保護能力強的優勢。恭成科技QV****H系(xi)列貼(tie)片壓(ya)敏電(dian)阻(zu)應用于100V以內低電(dian)壓(ya)電(dian)路,包(bao)括DC電(dian)源和低頻信號線進(jin)行雷擊、浪涌(yong)防護,
吸收并衰(shuai)減脈沖(chong)能量,可以吸收線(xian)路內部產(chan)生的操作過(guo)電(dian)壓(ya)(整流、逆(ni)變換(huan)、變壓(ya)器(qi)產(chan)生的電(dian)磁脈沖(chong)和線(xian)路浪涌)及衰(shuai)減后的雷電(dian)感
應(ying)過電壓,用(yong)作二級防護(可代替SMAJ/SMBJ的TVS),同時部分(fen)應(ying)用(yong)于手機、LCD-TV/STB/電腦等的通(tong)信接口進(jin)行ESD靜(jing)電防護,替代
TVS使(shi)用。
QV2220H系列貼片(pian)壓(ya)敏電阻(zu)特點:
1) SMD小型貼(tie)片,節省(sheng)空間,方便(bian)生產(chan);
2) 響(xiang)應(ying)時間為ns級,響(xiang)應(ying)速度(du)滿足(zu)各種電路保(bao)護要求;
3) 高(gao)浪涌抑制,同體積浪涌能力遠(yuan)大于TVS;
4) 高溫(wen)性能穩(wen)定,125℃不降額;
5) 低的漏電流IL<10μA;
6) 雙(shuang)向無極(ji)性保護,鉗位電壓低;
7) 優于UL94V-0可燃性等(deng)級;
8) 符合(he)RoHS環保標(biao)準
QV2220H系列貼片壓敏(min)電(dian)阻應用范圍(wei):
1) 汽車(che)電子(zi)應(ying)用(yong):汽車(che)的控制(zhi)單元、電液制(zhi)動(dong)、ABS / ESP、天窗、車(che)窗控制(zhi)等負(fu)載突降保(bao)護和(he)迅速啟(qi)動(dong)保(bao)護;
2) 工業儀(yi)表、控制與測量設備、安(an)防攝像頭(tou)、電(dian)子(zi)電(dian)度表控制板(ban);
3) 5G通(tong)訊基(ji)站、網通(tong)設備、網絡產品接口、漏電保護器(qi)控制板(ban);
4) 視(shi)頻(pin)和音頻(pin)線(xian)I / O端口、高速(su)數據線(xian)(如HDMI、USB 3.0、IEEE 1394接口、射(she)頻(pin)天線(xian)、射(she)頻(pin)模(mo)塊)的(de)ESD保護;
5) IEC 61000-4-5的(de)(de)浪涌保護(hu),IEC 61000-4-4的(de)(de)EFT保護(hu),ESD保護(hu)符合IEC 61000-4-2(4級)
QV2220H系列貼(tie)片壓敏電(dian)阻性能參(can)數:
1) 結構與尺(chi)寸;
類型(xing) | L(mm) | W(mm) | T(mm) | a(mm) |
2220 | 5.7±0.4 | 5.0±0.4 | 2.5 Max. | 0.25~1.0 |
部分 | ① | ② | ③ |
組(zu)成 | 片式壓敏(min)電阻(zu)用 ZnO半導體(ti)陶瓷 | 內(nei)電極 (Ag 或 Ag-Pd) | 端(duan)電(dian)極 (Ag/Ni/Sn 三層) |

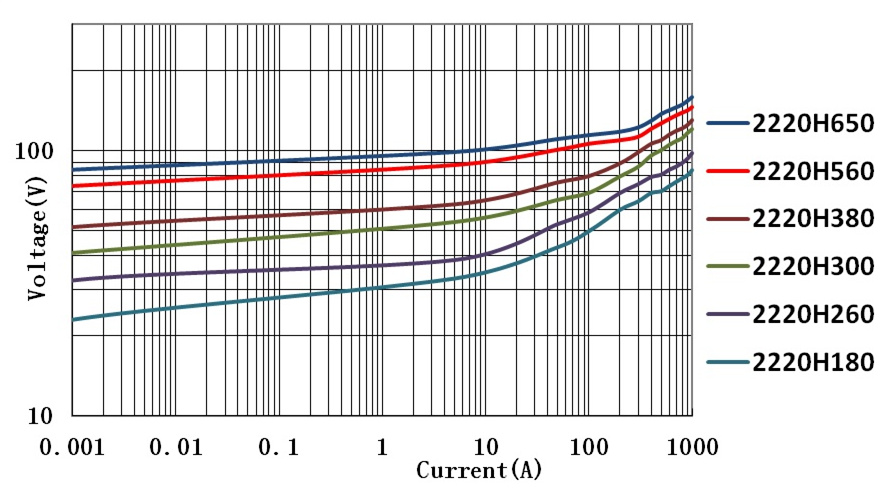

2) 電性能(neng)參數:
型號(hao) Part No. | 最(zui)大工作電壓 Max. Working Voltage | 壓敏電壓 Varistor Voltage @1mA DC | 最大限位電壓(ya) Max. Clamping Voltage (8/20μs) | 峰值電流 Peak Current (8/20μs) | 能量(liang)耐(nai)量(liang) Energy (10/1000μs) | |||
VDC(V) | VAC(V) | VB(V) | ΔVB | Vc(V) | Ic(A) | Ip(A) | WT (J) | |
QV2220H260KT | 26 | 20 | 36 | ± 10% | 60 | 5.0 | 1200 | 5.0 |
QV2220H300KT | 30 | 25 | 41 | ± 10% | 70 | 5.0 | 1200 | 5.0 |
QV2220H330KT | 33 | 26 | 44 | ± 10% | 75 | 5.0 | 1200 | 5.0 |
QV2220H380KT | 38 | 30 | 50 | ± 10% | 85 | 5.0 | 1200 | 5.0 |
QV2220H420KT | 42 | 33 | 55 | ± 10% | 95 | 5.0 | 1200 | 5.0 |
QV2220H450KT | 45 | 35 | 59 | ± 10% | 100 | 5.0 | 1200 | 5.0 |
QV2220H480KT | 48 | 37 | 62 | ± 10% | 106 | 5.0 | 1200 | 5.0 |
QV2220H560KT | 56 | 40 | 72 | ± 10% | 118 | 5.0 | 1200 | 5.0 |
QV2220H600KT | 60 | 45 | 76 | ± 10% | 131 | 5.0 | 1200 | 5.0 |
QV2220H650KT | 65 | 50 | 82 | ± 10% | 142 | 5.0 | 1200 | 5.0 |
QV2220H750KT | 75 | 55 | 94 | ± 10% | 160 | 5.0 | 1200 | 5.0 |
QV2220H850KT | 85 | 60 | 100 | ± 10% | 175 | 5.0 | 1200 | 5.0 |
3) 產品(pin)包裝:
類型 | 盤規(gui)格 | 載(zai)帶 | 每盤數量(pcs) |
2220 | 7" | 塑(su)載帶 | 1K |
