首頁- 產品中心 亞洲歐美精品一中文字幕:浪涌防護專用QV0805系列

QV0805H系列貼片壓(ya)敏電(dian)阻介(jie)紹：

氧化鋅(xin)壓敏電(dian)阻是(shi)一種以氧化鋅(xin)為主體、添(tian)(tian)加(jia)多種金屬氧化物為添(tian)(tian)加(jia)劑(ji)、經(jing)過空氣中高溫燒結而(er)制成的多晶半導(dao)體陶瓷元件。壓敏

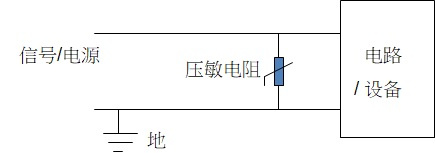

電阻(zu)是一種限(xian)壓(ya)型保護器件。壓(ya)敏電(dian)(dian)阻和被保護電(dian)(dian)路(lu)元件并聯在電(dian)(dian)路(lu)中，當(dang)電(dian)(dian)路(lu)中出現雷電(dian)(dian)過電(dian)(dian)壓(ya)、靜電(dian)(dian)過電(dian)(dian)壓(ya)或瞬態操作(zuo)過電(dian)(dian)壓(ya)

時，利用(yong)壓(ya)敏電(dian)阻的(de)非線性特性，壓(ya)敏電(dian)阻會(hui)以納秒級(ji)時間的(de)響應速度將(jiang)兩(liang)端電(dian)壓(ya)迅速下降鉗(qian)位到一個(ge)相(xiang)對固定(ding)的(de)安全(quan)電(dian)壓(ya)值，從

而避免被保(bao)護電路(lu)元件遭受過電壓的沖擊而(er)損壞(huai)。

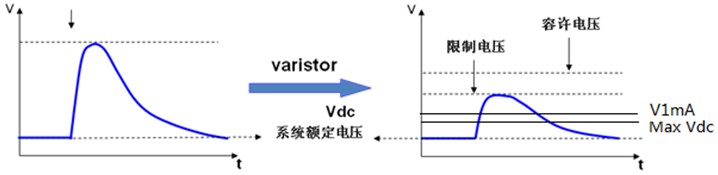

當施加(jia)于(yu)壓(ya)(ya)(ya)(ya)敏電(dian)阻器(qi)兩端(duan)電(dian)壓(ya)(ya)(ya)(ya)小于(yu)其(qi)壓(ya)(ya)(ya)(ya)敏電(dian)壓(ya)(ya)(ya)(ya)，壓(ya)(ya)(ya)(ya)敏電(dian)阻器(qi)相當于(yu)10MΩ以上絕緣(yuan)電(dian)阻；當在壓(ya)(ya)(ya)(ya)敏電(dian)阻器(qi)兩端(duan)施加(jia)大于(yu)壓(ya)(ya)(ya)(ya)敏電(dian)壓(ya)(ya)(ya)(ya)的過(guo)

電(dian)壓時，壓敏電(dian)阻(zu)器(qi)的電(dian)阻(zu)急劇下降(jiang)呈現低阻(zu)態，從而(er)把電(dian)荷快速導(dao)走(zou)，有(you)效地保(bao)護了(le)電(dian)路中的其它元器(qi)件不致(zhi)過壓而(er)損壞。

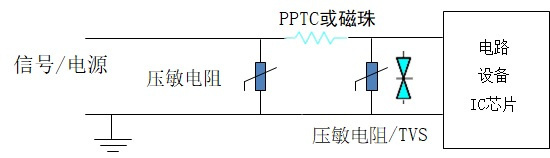

電路保護01.jpg  電路保護02.jpg




多層片式壓(ya)敏電阻是(shi)貼片封(feng)裝的壓(ya)敏電阻器，采用(yong)多層獨石結構，具備寄生(sheng)電感小、體(ti)積(ji)小、SMT效(xiao)率高、響(xiang)應(ying)時間(jian)短、工作(zuo)溫度高、

保(bao)護能(neng)力強的(de)優勢。恭成(cheng)科技QV****H系列貼片壓敏(min)電(dian)(dian)阻應用(yong)于100V以(yi)內低(di)電(dian)(dian)壓電(dian)(dian)路(lu)，包括DC電(dian)(dian)源和低(di)頻信號線進行雷擊、浪(lang)涌防護，

吸(xi)收并衰(shuai)減脈沖能量，可(ke)以(yi)吸(xi)收線(xian)路內部(bu)產(chan)(chan)生(sheng)的(de)操(cao)作(zuo)過電壓（整流、逆變換(huan)、變壓器產(chan)(chan)生(sheng)的(de)電磁(ci)脈沖和線(xian)路浪涌）及衰(shuai)減后的(de)雷電感

應(ying)過電(dian)(dian)壓，用作二級(ji)防護（可代(dai)替(ti)SMAJ/SMBJ的(de)TVS），同時部分應(ying)用于手機、LCD-TV/STB/電(dian)(dian)腦等的(de)通(tong)信接口進行(xing)ESD靜電(dian)(dian)防護，替(ti)代(dai)

TVS使用。



QV0805H系列貼片(pian)壓敏電阻特(te)點：

1） SMD小型貼片，節省(sheng)空間(jian)，方(fang)便(bian)生產；

2） 響應時間(jian)為ns級，響應速(su)度(du)滿足(zu)各種電(dian)路保護要求；

3） 高浪涌抑(yi)制，同(tong)體(ti)(ti)積浪涌能力遠大于TVS；

4） 高溫性(xing)能穩定，125℃不降(jiang)額(e)；

5） 低的漏電流(liu)IL<10μA；

6） 雙向無極性保護，鉗(qian)位電壓低；

7） 優(you)于UL94V-0可燃(ran)性等級；

8） 符(fu)合RoHS環保標準


QV0805H系(xi)列貼片壓敏電阻應用(yong)范圍：

1） 汽車電子應用：汽車的控制單(dan)元(yuan)、電液制動(dong)、ABS / ESP、天窗、車窗控制等負載(zai)突降保護和迅速啟動(dong)保護；

2） 工業儀表、控制與測量設(she)備、安防攝像頭、電子電度表控制板；

3） 5G通(tong)訊基站(zhan)、網通(tong)設備、網絡產品接(jie)口、漏電保護(hu)器控制板；

4） 視頻(pin)和(he)音頻(pin)線(xian)(xian)(xian)I / O端口、高速數(shu)據線(xian)(xian)(xian)（如HDMI、USB 3.0、IEEE 1394接口、射頻(pin)天線(xian)(xian)(xian)、射頻(pin)模塊）的(de)ESD保護；

5） IEC 61000-4-5的浪涌保(bao)護，IEC 61000-4-4的EFT保(bao)護，ESD保(bao)護符(fu)合IEC 61000-4-2（4級）


QV0805H系列貼(tie)片(pian)壓敏(min)電阻(zu)性能參數：

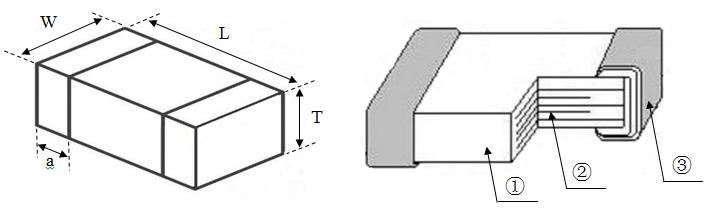

1） 結構與尺寸；



類型

L（mm）

W（mm）

T（mm）

a（mm）

0806

2.0±0.2

1.25±0.2

0.85±0.2

0.50±0.25


部(bu)分

①

②

③

組成

片式壓(ya)敏電阻用(yong)

ZnO半導體(ti)陶瓷(ci)

內電極

(Ag 或 Ag-Pd)

端(duan)電極

(Ag/Ni/Sn 三層)


2） 電性能(neng)參數(shu)：

型號

Part No.

最大工(gong)作電(dian)壓

Max. Working Voltage

壓敏電壓

Varistor Voltage

@1mA DC

最大限(xian)位

電壓Max.    Clamping Voltage

(8/20μs 1A)

峰值電流

Peak Current

(8/20μs)

能量耐量

Energy (10/1000μs)

參考電(dian)容Typical Capacitance

@1MHz

VDC(V)

VAC(V)

VB(V)

ΔVB

Vc(V)

Ip(A)

WT (J)

Cp(pF)

QV0805H080LT

8

6

13

± 15%

26

100

0.3

560

QV0805H120LT

12

9

18

± 15%

30

100

0.3

360

QV0805H140LT

14

11

20

± 15%

34

100

0.3

350

QV0805H180KT

18

14

25

± 10%

42

100

0.3

280

QV0805H220KT

22

17

30

± 10%

50

100

0.3

240

QV0805H260KT

26

20

36

± 10%

60

100

0.3

210

QV0805H300KT

30

25

41

± 10%

70

100

0.3

190

QV0805H330KT

33

26

44

± 10%

75

100

0.3

180

QV0805H380KT

38

30

50

± 10%

85

100

0.3

150

QV0805H450KT

45

35

59

± 10%

100

100

0.3

130

3） 產品(pin)包(bao)裝：

類型(xing)

盤規(gui)格(ge)

載帶

每(mei)盤數量（pcs）

0805

7"

紙(zhi)帶

4K
