首頁- 產品中心 亞洲歐美精品一中文字幕:浪涌防護專用QV1210系列

QV1210H系列貼片壓敏電阻介紹(shao)：

氧(yang)(yang)化(hua)(hua)鋅(xin)壓(ya)(ya)敏(min)電阻是一(yi)種以氧(yang)(yang)化(hua)(hua)鋅(xin)為(wei)主體、添加(jia)多種金屬氧(yang)(yang)化(hua)(hua)物為(wei)添加(jia)劑、經過空氣中(zhong)高溫燒(shao)結而制成的多晶(jing)半導(dao)體陶瓷元(yuan)件。壓(ya)(ya)敏(min)

電(dian)阻是一種(zhong)限(xian)壓型保護(hu)器件。壓敏電(dian)阻和被保護(hu)電(dian)路元件并聯在(zai)電(dian)路中，當電(dian)路中出現雷電(dian)過電(dian)壓、靜電(dian)過電(dian)壓或瞬態(tai)操作(zuo)過電(dian)壓

時，利(li)用壓(ya)(ya)敏電(dian)阻的非線(xian)性特性，壓(ya)(ya)敏電(dian)阻會以納秒(miao)級時間(jian)的響應速(su)(su)度將兩端電(dian)壓(ya)(ya)迅速(su)(su)下(xia)降鉗位到一個相(xiang)對固定(ding)的安(an)全電(dian)壓(ya)(ya)值，從

而避免被保護電(dian)路元件遭(zao)受過電(dian)壓的沖擊(ji)而損壞。

當(dang)施加于壓(ya)(ya)敏電(dian)阻器兩端(duan)電(dian)壓(ya)(ya)小于其壓(ya)(ya)敏電(dian)壓(ya)(ya)，壓(ya)(ya)敏電(dian)阻器相當(dang)于10MΩ以上絕(jue)緣電(dian)阻；當(dang)在壓(ya)(ya)敏電(dian)阻器兩端(duan)施加大于壓(ya)(ya)敏電(dian)壓(ya)(ya)的(de)過

電壓(ya)時，壓(ya)敏電(dian)阻(zu)(zu)器的電(dian)阻(zu)(zu)急劇下降呈現低阻(zu)(zu)態，從而把電(dian)荷(he)快速(su)導走(zou)，有效地保(bao)護(hu)了電(dian)路(lu)中的其它元器件(jian)不致(zhi)過壓(ya)而損壞。

電路保護01.jpg  電路保護02.jpg




多層片式壓敏(min)電(dian)(dian)阻(zu)是貼片封裝的壓敏(min)電(dian)(dian)阻(zu)器(qi)，采用多層獨石結構(gou)，具備寄生(sheng)電(dian)(dian)感小、體積小、SMT效(xiao)率(lv)高、響應時間短、工作溫度高、

保護能力強的(de)優勢。恭成科技QV****H系列貼片壓(ya)敏電阻應(ying)用于100V以內低電壓(ya)電路，包括DC電源和低頻信(xin)號(hao)線進行雷擊、浪涌防護，

吸收并衰(shuai)減脈沖能量，可以吸收線(xian)路內部產(chan)生(sheng)(sheng)的(de)操作過電壓（整(zheng)流、逆變換、變壓器(qi)產(chan)生(sheng)(sheng)的(de)電磁脈沖和線(xian)路浪涌(yong)）及衰(shuai)減后(hou)的(de)雷電感

應(ying)過(guo)電壓，用(yong)作二(er)級防護（可代(dai)替(ti)SMAJ/SMBJ的TVS），同(tong)時(shi)部(bu)分應(ying)用(yong)于手(shou)機、LCD-TV/STB/電腦(nao)等的通信接口進(jin)行ESD靜電防護，替(ti)代(dai)

TVS使用(yong)。



QV1210H系列貼片(pian)壓敏電(dian)阻特點：

1） SMD小型貼片，節(jie)省空間，方便生產；

2） 響應(ying)時間(jian)為ns級，響應(ying)速度滿(man)足(zu)各種電(dian)路(lu)保護(hu)要求(qiu)；

3） 高(gao)浪涌(yong)(yong)抑(yi)制(zhi)，同(tong)體(ti)積浪涌(yong)(yong)能(neng)力遠大于TVS；

4） 高(gao)溫性能(neng)穩定，125℃不降額；

5） 低的漏電(dian)流IL<10μA；

6） 雙向無極性保護(hu)，鉗(qian)位電(dian)壓低；

7） 優于UL94V-0可燃性等級(ji)；

8） 符合(he)RoHS環保標準



QV1210H系列貼(tie)片壓敏(min)電阻(zu)應(ying)用范圍：

1） 汽車(che)電子應(ying)用：汽車(che)的(de)控制單元、電液制動、ABS / ESP、天窗(chuang)、車(che)窗(chuang)控制等(deng)負載突(tu)降保(bao)護(hu)和迅速啟(qi)動保(bao)護(hu)；

2） 工業儀表(biao)、控制(zhi)與測量設(she)備、安防攝像頭、電(dian)子電(dian)度表(biao)控制(zhi)板；

3） 5G通訊(xun)基站、網(wang)通設備、網(wang)絡產(chan)品接口、漏(lou)電保護(hu)器控制板；

4） 視頻和音頻線(xian)I / O端(duan)口(kou)、高速數據線(xian)（如HDMI、USB 3.0、IEEE 1394接口(kou)、射頻天線(xian)、射頻模塊）的ESD保護；

5） IEC 61000-4-5的(de)浪涌保(bao)(bao)護，IEC 61000-4-4的(de)EFT保(bao)(bao)護，ESD保(bao)(bao)護符(fu)合IEC 61000-4-2（4級）


QV1210H系(xi)列貼(tie)片(pian)壓敏電阻性能參數：

1） 結構與尺(chi)寸；



類型

L（mm）

W（mm）

T（mm）

a（mm）

1210

3.2±0.3

2.5±0.25

1.5 Max.

0.50±0.25


部(bu)分

①

②

③

組成

片式(shi)壓(ya)敏電(dian)阻(zu)用

ZnO半導體陶(tao)瓷

內電極

(Ag 或(huo) Ag-Pd)

端(duan)電極

(Ag/Ni/Sn 三層)

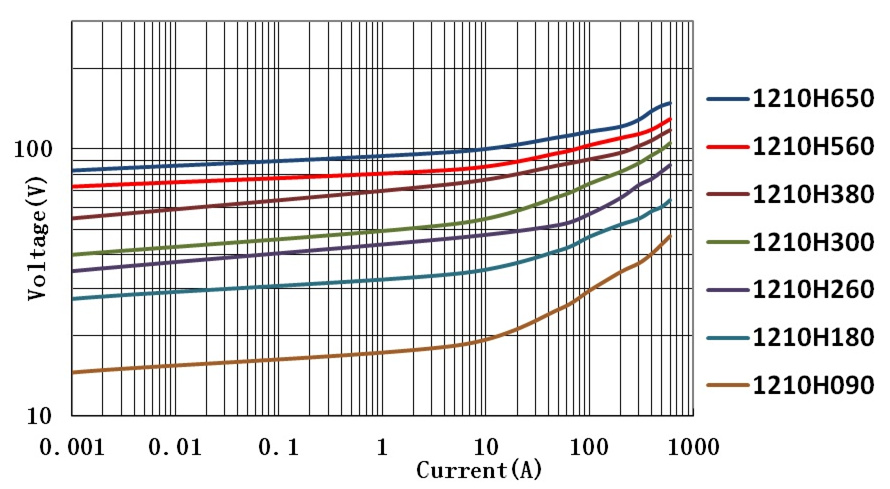

2） 電性能(neng)參數：

型號

Part No.

最大工作電壓

Max. Working Voltage

壓敏(min)電壓

Varistor Voltage

@1mA DC

最大(da)限位(wei)電壓

Max. Clamping Voltage

(8/20μs)

峰值電流

Peak Current

(8/20μs)

能量(liang)耐量(liang)

Energy (10/1000μs)

VDC(V)

VAC(V)

VB(V)

ΔVB

Vc(V)

Ic(A)

Ip(A)

WT (J)

QV1210H090LT

9

7

13

± 15%

24

2.5

400

1.5

QV1210H120LT

12

9

18

± 15%

30

2.5

400

1.5

QV1210H140KT

14

11

20

± 10%

34

2.5

400

1.5

QV1210H180KT

18

14

25

± 10%

42

2.5

400

1.5

QV1210H220KT

22

17

30

± 10%

50

2.5

400

1.5

QV1210H260KT

26

20

36

± 10%

60

2.5

400

1.5

QV1210H300KT

30

25

41

± 10%

70

2.5

400

1.5

QV1210H330KT

33

26

44

± 10%

75

2.5

400

1.5

QV1210H380KT

38

30

50

± 10%

85

2.5

400

1.5

QV1210H420KT

42

33

55

± 10%

95

2.5

400

1.5

QV1210H450KT

45

35

59

± 10%

100

2.5

400

1.5

QV1210H480KT

48

37

62

± 10%

106

2.5

400

1.5

QV1210H560KT

56

40

72

± 10%

118

2.5

400

1.5

QV1210H600KT

60

45

76

± 10%

131

2.5

400

1.5

QV1210H650KT

65

50

82

± 10%

142

2.5

400

1.5

QV1210H750KT

75

55

94

± 10%

160

2.5

400

1.5

QV1210H850KT

85

60

100

± 10%

175

2.5

400

1.5

3） 產(chan)品包裝：

類型

盤規格

載帶

每盤數量（pcs）

1210

7"

紙帶(dai)

3K
