0201系列NTC貼片熱敏電阻介紹:
NTC熱敏電阻是一種由錳、鈷、鎳為主多種金(jin)屬氧化物為原料燒結而成的陶瓷半導體(ti)感熱晶(jing)體(ti),對溫度變(bian)化的敏感度極高,其零功率
電阻值隨著本(ben)體溫(wen)度(du)升高而(er)降低,隨著溫(wen)度(du)的升高電阻值呈指數關系(xi)下降,溫(wen)度(du)系(xi)數高達(3~6%/℃),微小的溫(wen)度(du)變化會引起很大(da)

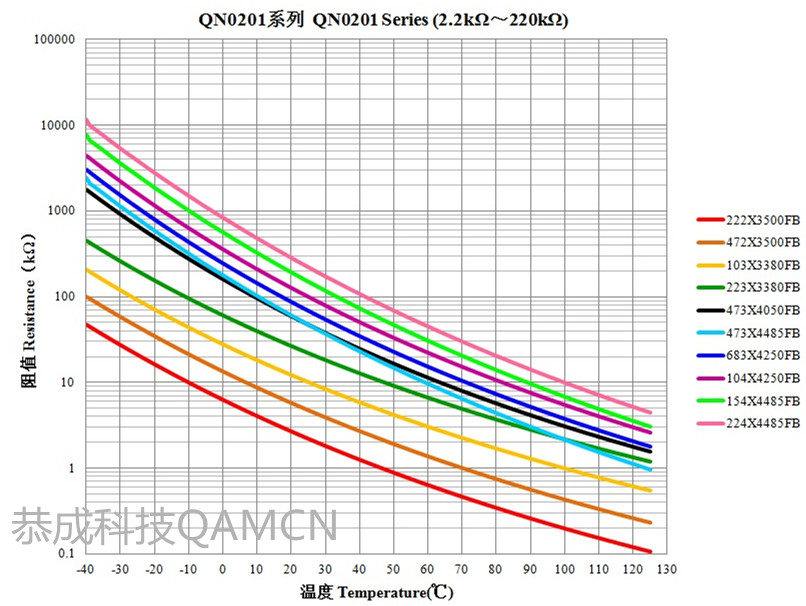

的電阻(zu)(zu)(zu)值變化。根(gen)據(ju)熱敏(min)電阻(zu)(zu)(zu)的R-T阻(zu)(zu)(zu)值溫(wen)度曲(qu)線,可以(yi)測算出(chu)每一個溫(wen)度點(dian)精確的電阻(zu)(zu)(zu)值,在電路中就(jiu)可以(yi)通過(guo)電阻(zu)(zu)(zu)值來實現溫(wen)度的
數字(zi)化對應,用來進(jin)行溫(wen)度(du)的(de)測量和控(kong)制。
NTC熱敏電阻(zu)因為其對溫度的(de)靈(ling)敏度高、可靠性好、互換性強、廉價、體積小、容易加工成各(ge)種所需(xu)的(de)形狀和尺寸等優勢廣泛地應用(yong)
在(zai)家(jia)電、數碼通訊(xun)、汽車、工業、醫療等(deng)領域內,其主要(yao)功能(neng)是溫度(du)檢測及控制(zhi)、溫度(du)補償、抑制(zhi)浪(lang)涌(yong)電流(liu)、流(liu)體流(liu)量測試等(deng)作(zuo)用。
0201系列NTC貼片熱敏電阻特點:
1) 體積小,無引線,焊(han)接性能優良,適合高密度表面貼裝;
2) 瓷體(ti)表面采用玻璃包(bao)封(feng),耐潮濕性能好,可靠性與穩定性高;
3) 工作(zuo)溫(wen)度范(fan)圍廣:-40℃~+125℃;
4) 高精(jing)度的電阻值(zhi)和B值(zhi)常數(shu);
5) 符合RoHS環(huan)保標準(zhun)
0201系列NTC貼(tie)片熱敏電阻應用范圍:

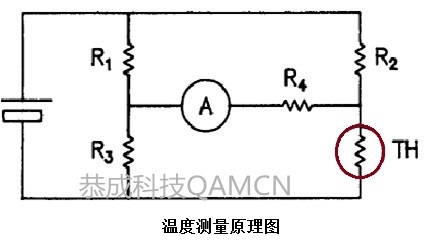

溫(wen)度測(ce)量:電(dian)子(zi)溫(wen)度計、電(dian)子(zi)萬年歷、電(dian)子(zi)鐘溫(wen)度顯示、電(dian)子(zi)禮品等;

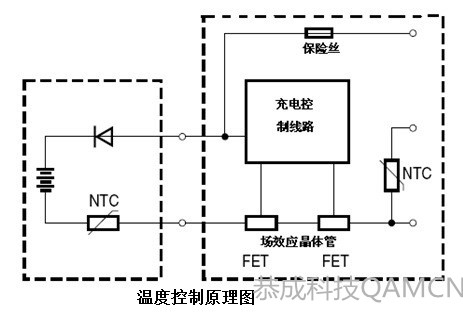

溫度(du)控制:手機(ji)、汽(qi)車電(dian)話、筆(bi)記本(ben)電(dian)腦、智(zhi)能穿戴設(she)備(bei)(bei)等(deng)設(she)備(bei)(bei)充電(dian)電(dian)池的溫度(du)傳感;
溫(wen)度(du)補償(chang):移動通信設備的(de)晶(jing)(jing)體管(guan)、IC和(he)晶(jing)(jing)體振蕩器的(de)溫(wen)度(du)補償(chang)。
0201系列NTC貼(tie)片熱敏電阻性能參數:
型號 | 電阻值(25℃) (kΩ) | B常數(shu)(25/50℃)(K) | B常數(shu)(25/85℃)(K) | 允許工(gong)作電(dian)流(25℃)(mA) | 耗散系(xi)數(shu) (mW/℃) | 熱時間常數 (s) |
QN0201X102F3500FB | 1.0 | 3500±1% | 3545 | 1.00 | 1.0 | <3 |
QN0201X152F3500FB | 1.5 | 3500±1% | 3545 | 0.81 | ||
QN0201X222F3500FB | 2.2 | 3500±1% | 3545 | 0.67 | ||
QN0201X332F3500FB | 3.3 | 3500±1% | 3545 | 0.55 | ||
QN0201X472F3500FB | 4.7 | 3500±1% | 3545 | 0.46 | ||
QN0201X682F3380FB | 6.8 | 3380±1% | 3435 | 0.38 | ||
QN0201X103F3380FB | 10 | 3380±1% | 3435 | 0.31 | ||
QN0201X103F3900FB | 10 | 3900±1% | 3935 | 0.31 | ||
QN0201X153F3380FB | 15 | 3380±1% | 3435 | 0.25 | ||
QN0201X223F3380FB | 22 | 3380±1% | 3435 | 0.21 | ||
QN0201X333F4250FB | 33 | 4250±1% | 4310 | 0.17 | ||
QN0201X473F4050FB | 47 | 4050±1% | 4100 | 0.14 | ||
QN0201X473F4485FB | 47 | 4485±1% | 4545 | 0.14 | ||
QN0201X683F4250FB | 68 | 4250±1% | 4310 | 0.12 | ||
QN0201X683F4485FB | 68 | 4485±1% | 4545 | 0.12 | ||
QN0201X104F4250FB | 100 | 4250±1% | 4310 | 0.10 | ||
QN0201X104F4485FB | 100 | 4485±1% | 4545 | 0.10 | ||
QN0201X154F4485FB | 150 | 4485±1% | 4545 | 0.08 | ||
QN0201X224F4485FB | 220 | 4485±1% | 4545 | 0.06 |
