0603系列NTC貼片熱敏電阻介紹:
NTC熱(re)敏電阻(zu)是一種由錳、鈷(gu)、鎳為主多(duo)種金屬氧化(hua)物(wu)為原料燒結而成的(de)陶瓷半(ban)導體感熱(re)晶體,對溫度(du)變(bian)化(hua)的(de)敏感度(du)極高,其零功率
電(dian)阻值(zhi)隨著本體溫(wen)(wen)度(du)(du)升(sheng)高(gao)而降低,隨著溫(wen)(wen)度(du)(du)的升(sheng)高(gao)電(dian)阻值(zhi)呈指數關系下降,溫(wen)(wen)度(du)(du)系數高(gao)達(da)(3~6%/℃),微小(xiao)的溫(wen)(wen)度(du)(du)變(bian)化會引起很大

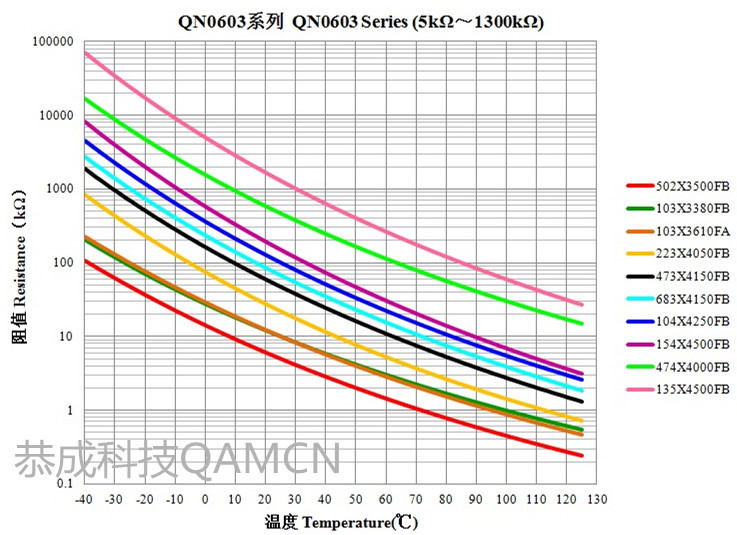

的(de)(de)電(dian)(dian)阻值變化(hua)。根據熱敏電(dian)(dian)阻的(de)(de)R-T阻值溫(wen)度(du)曲線(xian),可(ke)以測算出每一(yi)個(ge)溫(wen)度(du)點精確的(de)(de)電(dian)(dian)阻值,在電(dian)(dian)路中就可(ke)以通過電(dian)(dian)阻值來實現溫(wen)度(du)的(de)(de)
數字化(hua)對應,用來(lai)進行溫(wen)度的(de)測量和控制。
NTC熱敏電(dian)阻(zu)因(yin)為(wei)其對溫(wen)度的靈敏度高(gao)、可靠性(xing)好、互換性(xing)強(qiang)、廉價、體積小、容易加工成各種(zhong)所(suo)需(xu)的形(xing)狀和尺(chi)寸等優勢廣泛地(di)應用
在家電、數碼通(tong)訊(xun)、汽車、工業、醫療等領域內,其主要(yao)功能是溫(wen)度檢測及控(kong)制(zhi)、溫(wen)度補(bu)償(chang)、抑制(zhi)浪(lang)涌電流、流體流量(liang)測試等作用。
0603系列NTC貼片(pian)熱敏電阻特點:
1) 體積(ji)小(xiao),無引線(xian),焊(han)接性(xing)能(neng)優良,適合高(gao)密(mi)度表面貼裝;
2) 瓷(ci)體表面(mian)采(cai)用玻璃(li)包封,耐潮濕(shi)性(xing)能好(hao),可靠性(xing)與穩定性(xing)高(gao);
3) 工作溫度范(fan)圍廣:-40℃~+125℃;
4) 高精度的(de)電(dian)阻(zu)值(zhi)和(he)B值(zhi)常數;
5) 符合RoHS環保標準
0603系列NTC貼片熱敏電阻應用范圍:

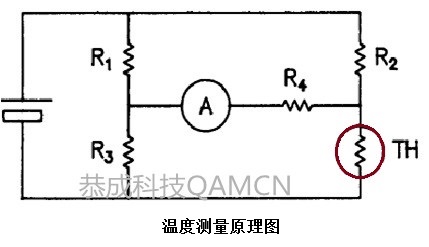

溫度測量:電(dian)子(zi)(zi)溫度計(ji)、電(dian)子(zi)(zi)萬年歷(li)、電(dian)子(zi)(zi)鐘溫度顯示、電(dian)子(zi)(zi)禮品等;

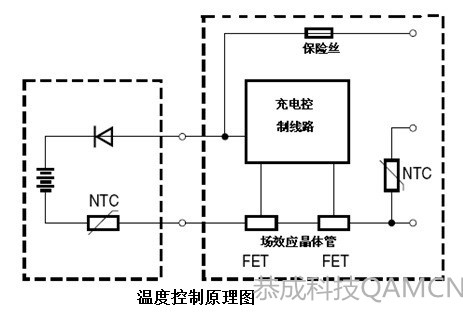

溫(wen)度(du)控制:手機、汽(qi)車電話、筆記本電腦、智能穿戴設(she)備等設(she)備充電電池(chi)的(de)溫(wen)度(du)傳感;
溫度補償:移動通信設備(bei)的晶體(ti)管、IC和晶體(ti)振(zhen)蕩器的溫度補償。
0603系列NTC貼片熱敏電阻性能參數:
型號 | 電阻值(zhi)(25℃) (kΩ) | B常數(25/50℃)(K) | B常(chang)數(shu)(25/85℃) (K) | 允許工作電流 (25℃)(mA) | 耗散(san)系數 (mW/℃) | 熱時(shi)間常(chang)數 (s) |
QN0603X102F3650FB | 1.0 | 3650±1% | 3700 | 1.00 | 1.0 | <5 |
QN0603X152F3950FB | 1.0 | 3950±1% | 3987 | 0.81 | ||
QN0603X222F3450FB | 2.2 | 3450±1% | 3500 | 0.67 | ||
QN0603X222F3950FB | 2.2 | 3950±1% | 3987 | 0.67 | ||
QN0603X302F3450FB | 3.0 | 3450±1% | 3500 | 0.58 | ||
QN0603X302F3950FB | 3.0 | 3950±1% | 3987 | 0.58 | ||
QN0603X332F3450FB | 3.3 | 3450±1% | 3500 | 0.55 | ||
QN0603X332F3950FB | 3.3 | 3950±1% | 3987 | 0.55 | ||
QN0603X472F3500FB | 4.7 | 3500±1% | 3545 | 0.46 | ||
QN0603X472F3950FB | 4.7 | 3950±1% | 3987 | 0.46 | ||
QN0603X502F3500FB | 5.0 | 3500±1% | 3545 | 0.44 | ||
QN0603X502F3950FB | 5.0 | 3950±1% | 3987 | 0.44 | ||
QN0603X682F3500FB | 6.8 | 3500±1% | 3545 | 0.38 | ||
QN0603X682F3950FB | 6.8 | 3950±1% | 3987 | 0.38 | ||
QN0603X103F3380FB | 10 | 3380±1% | 3435 | 0.31 | ||
QN0603X103F3450FB | 10 | 3450±1% | 3500 | 0.31 | ||
QN0603X103F3610FA | 10 | 3550 | 3610±1% | 0.31 | ||
QN0603X103F3900FB | 10 | 3900±1% | 3935 | 0.31 | ||
QN0603X103F3950FB | 10 | 3950±1% | 3987 | 0.31 | ||
QN0603X153F3950FB | 15 | 3950±1% | 3987 | 0.25 | 1.0 | <5 |
QN0603X223F3950FB | 22 | 3950±1% | 3987 | 0.21 | ||
QN0603X223F4050FB | 22 | 4050±1% | 4100 | 0.21 | ||
QN0603X333F4050FB | 33 | 4050±1% | 4100 | 0.17 | ||
QN0603X473F3960FA | 47 | 3920 | 3960±1% | 0.14 | ||
QN0603X473F4050FB | 47 | 4050±1% | 4100 | 0.14 | ||
QN0603X473F4150FB | 47 | 4150±1% | 4210 | 0.14 | ||
QN0603X503F4150FB | 50 | 4150±1% | 4210 | 0.13 | ||
QN0603X683F4150FB | 68 | 4150±1% | 4210 | 0.12 | ||
QN0603X104F3950FB | 100 | 3950±1% | 3987 | 0.10 | ||
QN0603X104F4100FA | 100 | 4050 | 4100±1% | 0.10 | ||
QN0603X104F4250FB | 100 | 4250±1% | 4310 | 0.10 | ||
QN0603X154F4250FB | 150 | 4250±1% | 4310 | 0.08 | ||
QN0603X154F4500FB | 150 | 4500±1% | 4582 | 0.08 | ||
QN0603X224F4300FB | 220 | 4300±1% | 4343 | 0.06 | ||
QN0603X224F4500FB | 220 | 4500±1% | 4582 | 0.06 | ||
QN0603X334F3950FB | 330 | 3950±1% | 3987 | 0.05 | ||
QN0603X334F4300FB | 330 | 4300±1% | 4343 | 0.05 | ||
QN0603X474F4000FB | 470 | 4000±1% | 4045 | 0.04 | ||
QN0603X474F4500FB | 470 | 4500±1% | 4582 | 0.04 | ||
QN0603X684F4100FB | 680 | 4100±1% | 4135 | 0.03 | ||
QN0603X684F4500FB | 680 | 4500±1% | 4582 | 0.03 | ||
QN0603X135F4500FB | 1300 | 4500±1% | 4582 | 0.02 |
