0805系列NTC貼片熱敏電阻介紹:
NTC熱敏(min)電阻是一種(zhong)由錳(meng)、鈷、鎳(nie)為主多(duo)種(zhong)金屬氧化物為原料燒結(jie)而(er)成的(de)陶瓷(ci)半導體(ti)感熱晶(jing)體(ti),對溫度變化的(de)敏(min)感度極高(gao),其零功率
電阻值(zhi)隨著本(ben)體溫(wen)度(du)升高而降(jiang)(jiang)低,隨著溫(wen)度(du)的(de)升高電阻值(zhi)呈(cheng)指數關系下降(jiang)(jiang),溫(wen)度(du)系數高達(3~6%/℃),微小的(de)溫(wen)度(du)變化會引(yin)起很大

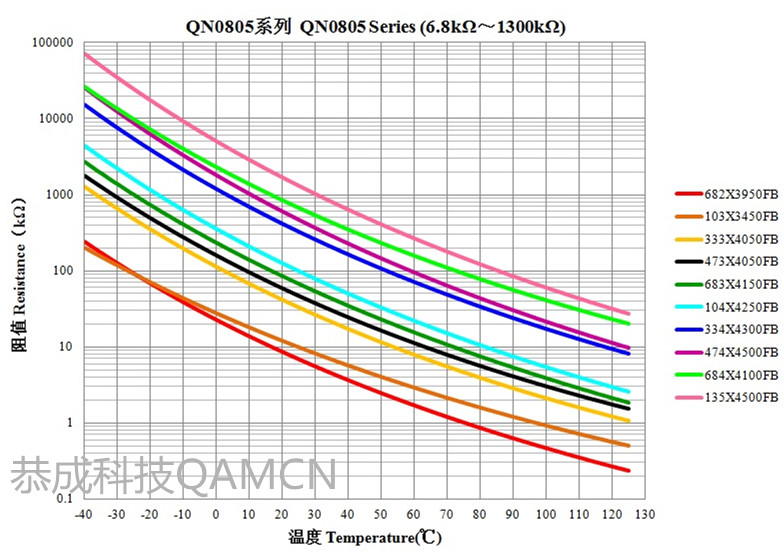

的(de)電阻(zu)(zu)(zu)值(zhi)(zhi)變化。根(gen)據熱敏(min)電阻(zu)(zu)(zu)的(de)R-T阻(zu)(zu)(zu)值(zhi)(zhi)溫(wen)度曲線,可以測(ce)算(suan)出每一個溫(wen)度點精確(que)的(de)電阻(zu)(zu)(zu)值(zhi)(zhi),在電路中就可以通過電阻(zu)(zu)(zu)值(zhi)(zhi)來實現溫(wen)度的(de)
數字化對應,用來進行(xing)溫度(du)的測量和控(kong)制。
NTC熱敏電阻因為其對溫度(du)的靈敏度(du)高、可靠性(xing)(xing)好、互(hu)換性(xing)(xing)強、廉價、體積(ji)小(xiao)、容易(yi)加(jia)工成各種(zhong)所(suo)需(xu)的形狀和尺寸等優勢廣泛地應用
在(zai)家電、數碼通訊、汽(qi)車(che)、工業、醫療等領域(yu)內,其主(zhu)要功能(neng)是溫度檢(jian)測(ce)及(ji)控制(zhi)、溫度補償、抑制(zhi)浪(lang)涌電流、流體流量測(ce)試(shi)等作用。
0805系列NTC貼片熱敏電阻特點:
1) 體積小(xiao),無引線,焊(han)接性能優良,適合高密度(du)表(biao)面貼裝;
2) 瓷體表(biao)面采用(yong)玻璃包封,耐潮濕(shi)性(xing)能好,可靠性(xing)與穩定性(xing)高;
3) 工作(zuo)溫(wen)度范圍(wei)廣:-40℃~+125℃;
4) 高(gao)精度的電阻值和(he)B值常數;
5) 符合RoHS環保標準
0805系列NTC貼片熱敏電阻應用范圍:

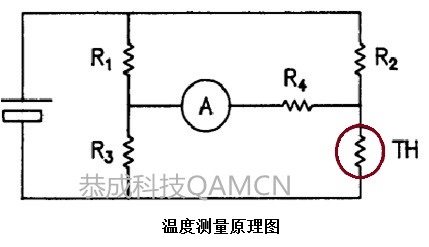

溫度(du)(du)測量(liang):電(dian)子(zi)溫度(du)(du)計、電(dian)子(zi)萬年歷、電(dian)子(zi)鐘溫度(du)(du)顯示、電(dian)子(zi)禮品(pin)等;

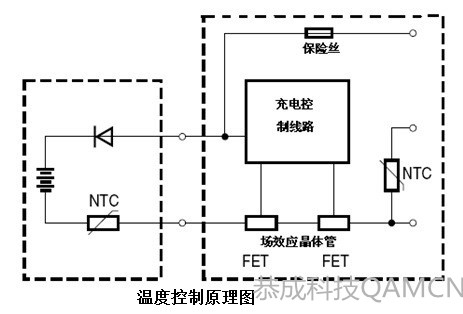

溫(wen)度控制(zhi):手機、汽(qi)車電(dian)話(hua)、筆記本電(dian)腦、智能穿戴設備等設備充電(dian)電(dian)池的溫(wen)度傳感(gan);
溫(wen)度補(bu)償:移動通(tong)信(xin)設備(bei)的晶(jing)體管(guan)、IC和晶(jing)體振蕩(dang)器(qi)的溫(wen)度補(bu)償。
0805系列NTC貼(tie)片熱敏電阻性能參數:
型號(hao) | 電阻值(25℃) (kΩ) | B常數(25/50℃)(K) | B常數(25/85℃)(K) | 允許工(gong)作電流 (25℃)(mA) | 耗散系(xi)數 (mW/℃) | 熱(re)時間常(chang)數 (s) |
QN0805X102F3650FB | 1.0 | 3650±1% | 3700 | 1.4 | 2.0 | <5 |
QN0805X152F3950FB | 1.5 | 3950±1% | 3987 | 1.1 | ||
QN0805X222F3450FB | 2.2 | 3450±1% | 3500 | 0.9 | ||
QN0805X222F3950FB | 2.2 | 3950±1% | 3987 | 0.9 | ||
QN0805X302F3450FB | 3.0 | 3450±1% | 3500 | 0.75 | ||
QN0805X302F3950FB | 3.0 | 3950±1% | 3987 | 0.75 | ||
QN0805X332F3450FB | 3.3 | 3450±1% | 3500 | 0.70 | ||
QN0805X332F3950FB | 3.3 | 3950±1% | 3987 | 0.70 | ||
QN0805X472F3500FB | 4.7 | 3500±1% | 3545 | 0.65 | ||
QN0805X472F3950FB | 4.7 | 3950±1% | 3987 | 0.65 | ||
QN0805X502F3500FB | 5.0 | 3500±1% | 3545 | 0.63 | ||
QN0805X502F3950FB | 5.0 | 3950±1% | 3987 | 0.63 | ||
QN0805X682F3500FB | 6.8 | 3500±1% | 3545 | 0.55 | ||
QN0805X682F3950FB | 6.8 | 3950±1% | 3987 | 0.55 | ||
QN0805X103F3380FB | 10 | 3380±1% | 3435 | 0.44 | ||
QN0805X103F3450FB | 10 | 3450±1% | 3500 | 0.44 | ||
QN0805X103F3570FA | 10 | 3520 | 3570±1% | 0.44 | ||
QN0805X103F3900FB | 10 | 3900±1% | 3935 | 0.44 | ||
QN0805X103F3950FB | 10 | 3950±1% | 3987 | 0.44 | ||
QN0805X153F3950FB | 15 | 3950±1% | 3987 | 0.36 | ||
QN0805X223F3950FB | 22 | 3950±1% | 3987 | 0.30 | ||
QN0805X223F4050FB | 22 | 4050±1% | 4100 | 0.30 | ||
QN0805X333F4050FB | 33 | 4050±1% | 4100 | 0.24 | ||
QN0805X473F4050FB | 47 | 4050±1% | 4100 | 0.20 | ||
QN0805X473F3960FA | 47 | 3920 | 3960±1% | 0.20 | ||
QN0805X473F4150FB | 47 | 4150±1% | 4210 | 0.20 | ||
QN0805X503F4150FB | 50 | 4150±1% | 4210 | 0.19 | ||
QN0805X683F4150FB | 68 | 4150±1% | 4210 | 0.16 | ||
QN0805X104F3590FB | 100 | 3535 | 3590±1% | 0.14 | ||
QN0805X104F3950FB | 100 | 3950±1% | 3987 | 0.14 | 2.0 | <5 |
QN0805X104F4100FA | 100 | 4050 | 4100±1% | 0.14 | ||
QN0805X104F4250FB | 100 | 4250±1% | 4310 | 0.14 | ||
QN0805X154F4250FB | 150 | 4250±1% | 4310 | 0.11 | ||
QN0805X154F4500FB | 150 | 4500±1% | 4582 | 0.11 | ||
QN0805X224F4300FB | 220 | 4300±1% | 4343 | 0.08 | ||
QN0805X224F4500FB | 220 | 4500±1% | 4582 | 0.08 | ||
QN0805X334F3950FB | 330 | 3950±1% | 3987 | 0.07 | ||
QN0805X334F4300FB | 330 | 4300±1% | 4343 | 0.07 | ||
QN0805X474F4000FB | 470 | 4000±1% | 4045 | 0.05 | ||
QN0805X474F4500FB | 470 | 4500±1% | 4582 | 0.05 | ||
QN0805X684F4100FB | 680 | 4100±1% | 4135 | 0.03 | ||
QN0805X684F4500FB | 680 | 4500±1% | 4582 | 0.03 | ||
QN0805X135F4500FB | 1300 | 4500±1% | 4582 | 0.02 |
