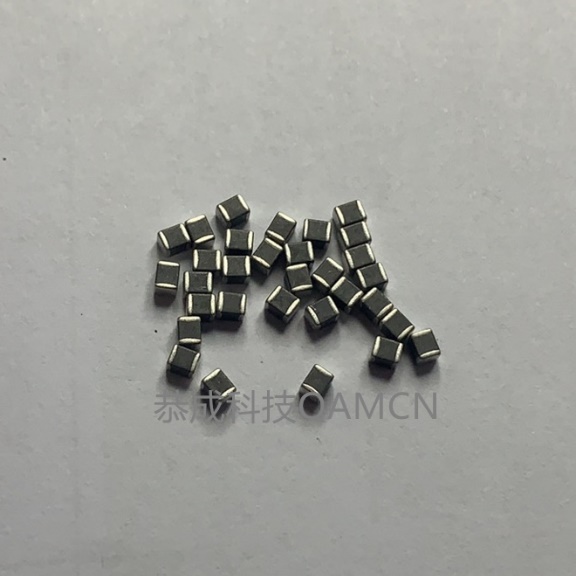

疊層貼片壓(ya)敏(min)(min)電阻是貼片封(feng)裝(zhuang)的壓(ya)敏(min)(min)電阻器，封(feng)裝(zhuang)尺寸(cun)從0201到(dao)4032，采(cai)用半導體陶瓷工(gong)藝制(zhi)成，具備體積小、SMT效率高、響應時間短、工作溫度(du)高、保護能力(li)強的優勢，適用(yong)于電(dian)子產品的靜電(dian)防護以(yi)及電(dian)子設備(bei)雷擊浪涌的防護，用(yong)于抑制(zhi)各種瞬態事件(jian)，包括 IEC61000-4-2、IEC61000-4-5 規定的和其(qi)他用于(yu)電磁兼容性(EMC)標準的瞬(shun)態事(shi)件(jian)。

      隨(sui)著LED大規模進入商業和(he)家庭照明，以及(ji)LED生產(chan)廠家競爭的(de)加劇，市場上對LED燈的性(xing)能(neng)、價格和可靠(kao)性(xing)的要求(qiu)不斷提高。為了(le)降低成(cheng)本(ben)，高壓線性(xing)恒流(liu)IC 方(fang)案開始普及，此方(fang)案無(wu)需高頻變壓器，部分(fen)方(fang)案無(wu)需電(dian)解電(dian)容(rong)，簡化了(le)燈具的工藝流程，也(ye)達(da)到(dao)了(le)直接用市電(dian)驅(qu)動LED的(de)目的(de)，成本也(ye)得(de)以大(da)大(da)的(de)降低。

      電(dian)(dian)網浪涌、短路或過載(zai)(zai)等引起的(de)瞬(shun)(shun)態過電(dian)(dian)流(liu)以及(ji)電(dian)(dian)網電(dian)(dian)壓(ya)波(bo)動、感性負載(zai)(zai)開關(guan)導致等產生的(de)瞬(shun)(shun)態過電(dian)(dian)壓(ya)都會導致LED燈(deng)珠或(huo)IC損壞(huai)，通(tong)過并聯接入壓(ya)敏電(dian)阻可以阻斷過電(dian)壓(ya)/過電(dian)流的瞬(shun)態干擾，使(shi)燈珠和IC保持正常工作，提高了LED使用(yong)壽(shou)命和可靠(kao)性。

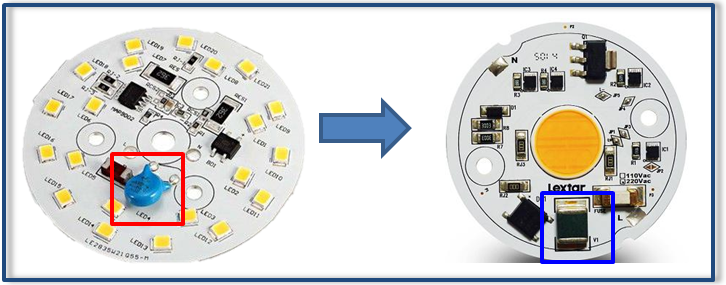

      目前LED行業對于(yu)體(ti)積(ji)較(jiao)小(xiao)的(de)各種燈(deng)(deng)絲燈(deng)(deng)、球泡燈(deng)(deng)、平板燈(deng)(deng)等，都(dou)開始采用光電(dian)一體(ti)化高壓線性(xing)方案，電(dian)子元件(jian)和燈(deng)(deng)珠同時集(ji)成(cheng)在鋁基板上，意味(wei)著必須全部(bu)元件(jian)貼片化，因(yin)此作為(wei)保(bao)護(hu)器件(jian)的(de)壓敏電(dian)阻(zu)也必須隨之(zhi)采用貼片式元件(jian)。恭成(cheng)科技(ji)原廠批(pi)量生(sheng)產的(de)適用于(yu)LED照(zhao)明交流(liu)電(dian)源保護的(de)疊(die)層貼片式壓(ya)敏電(dian)阻，從尺寸0604到(dao)1812，具備厚度薄(bo)、體積小、通流量大的特點，可以(yi)替代插件壓敏電(dian)阻，配合保險絲(si)、電(dian)阻、橋堆(dui)之(zhi)后可以(yi)滿足1KV以上的組(zu)合波測(ce)試，足夠(gou)滿足LED防護需求。并(bing)且(qie)由于是純陶瓷體(ti)結(jie)構(gou)，貼片壓敏電阻可以耐受(shou)最高125℃的工作溫度(du)，具備(bei)阻(zu)燃絕緣性好、焊接性能優(you)、響(xiang)應速度(du)快(kuai)，限制電壓低，保護效(xiao)果好的優(you)勢。

      恭成科技LED專(zhuan)用(yong)(yong)疊層貼片式高(gao)壓壓敏(min)電(dian)阻，已經廣(guang)泛(fan)應用(yong)(yong)于幾大LED生產廠家，并且(qie)取得(de)了客戶的一致認(ren)可，是目(mu)前(qian)市場上性價(jia)比較高的貼片壓敏電阻供應(ying)商，市場份額在穩步提(ti)升。

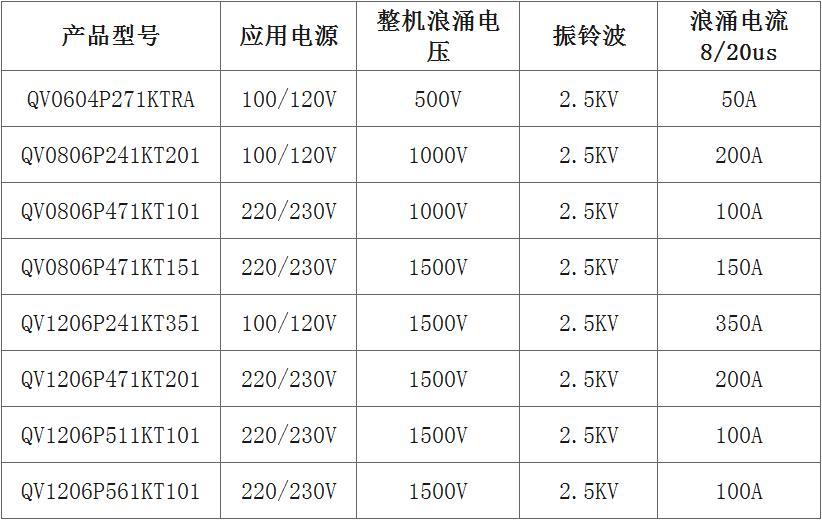

LED方案設(she)計(ji)上，根(gen)據我(wo)司QV-P系列(lie)貼片(pian)壓(ya)敏電阻各型號浪(lang)涌(yong)防護能力(li)分別選(xuan)型，可以單(dan)獨使(shi)用(yong)或并聯組合使(shi)用(yong)。
